LEDビジョンが映らない・ちらつく原因を、電源・LANケーブル・設定など現場で確認できるポイントから分かりやすく解説します。

LEDビジョンが映らない・ちらつく時のチェックポイント

現場でできる簡単診断ガイド

LEDビジョンは、店舗サイネージ・イベント・商業施設・スタジアムなど、さまざまな場所で利用されています。
大画面で視認性が高く、インパクトのある映像演出ができることから、広告や演出用途で導入する企業も年々増えています。

しかし運用していると、次のようなトラブルが発生することがあります。

• 画面が突然映らなくなった
• 画面が点滅する
• 一部分だけ表示されない
• 色がおかしい
• 映像がずれている

こうした症状が出ると「故障ではないか」と思ってしまいがちですが、実際には簡単な接続トラブルや設定ミスであるケースが非常に多いのが現場の実情です。

そのため、LEDビジョンのトラブルが発生した場合は、いきなり修理を依頼するのではなく、まず基本的なチェックを行うことが重要です。

この記事では、LEDビジョン施工・メンテナンス現場で実際によく発生するトラブルをもとに、

• 映らない原因
• ちらつきの原因
• 一部消灯の原因
• 現場でできるチェック方法

を分かりやすく解説します。

---

LEDビジョンの基本構造を理解する

トラブルを理解するためには、まずLEDビジョンの基本構造を知っておく必要があります。

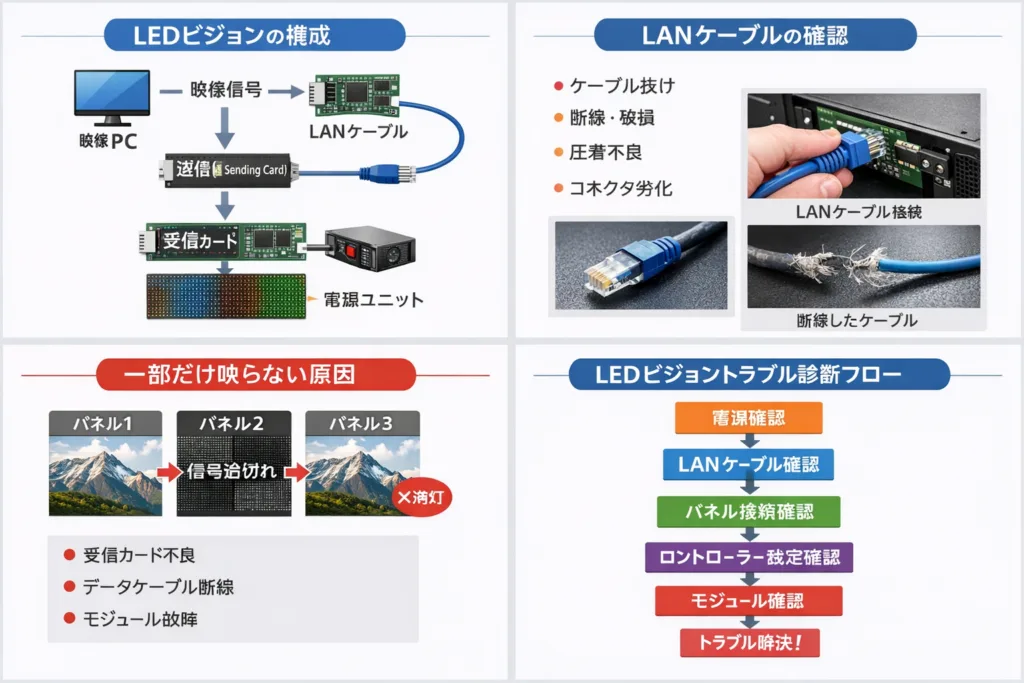

LEDビジョンは、次のような機器が連携して動作しています。

LEDビジョン構成

・映像PC
・送信機（Sending Card）
・受信カード（Receiving Card）
・LEDモジュール
・LANケーブル
・電源ユニット

映像は以下の順序で送られます。

PC
↓
送信機
↓
LANケーブル
↓
受信カード
↓
LEDモジュール

つまり、この流れのどこか1箇所でも問題があると画面が表示されなくなるという仕組みです。

実際のトラブルの多くは、

• 電源トラブル
• LAN接続トラブル
• コントローラー設定

などの基本的な原因です。

---

LEDビジョンが映らない時の原因

LEDビジョンが完全に映らない場合、主に以下の原因が考えられます。

主な原因

1 電源が入っていない
2 LANケーブル断線
3 コントローラー未接続
4 PC設定エラー
5 受信カード故障

この中でも最も多いのが、電源とLAN接続トラブルです。

---

【チェック①】電源トラブル

LEDビジョンが映らない場合、まず最初に確認するべきなのは電源です。

LEDビジョンは消費電力が大きいため、複数の電源回路で構成されています。

そのため、

• 一部だけ電源が落ちる
• ブレーカーが落ちる

といったことが起こります。

確認ポイント

・分電盤ブレーカー
・電源ユニットランプ
・延長ケーブル
・電源スイッチ

特にイベント会場では電源容量不足によるブレーカー落ちが非常に多く発生します。

---

【チェック②】LANケーブルの確認

LEDビジョンはLANケーブルで信号を送っています。

4

そのため次の問題が起こると画面が映らなくなります。

よくある原因

・LANケーブル抜け
・圧着不良
・ケーブル断線
・コネクタ破損

イベントや屋外設置では、ケーブルが踏まれて断線するケースも珍しくありません。

チェックする際は、

• ケーブルを差し直す
• 別ケーブルに交換する

などを試してみましょう。

---

【チェック③】一部だけ映らない場合

LEDビジョンでは、一部分だけ映らないというトラブルもよく発生します。

これはLEDビジョンのデイジーチェーン構造が関係しています。

LEDビジョンは、

パネル1
↓
パネル2
↓
パネル3

というように信号が順番に送られています。

そのため、途中のパネルで信号が止まるとその先すべてが消えるという現象が起こります。

主な原因

・受信カード不良
・データケーブル断線
・モジュール故障

この場合は、一つ前のパネルを確認することで原因が特定できることが多いです。

---

【チェック④】LEDビジョンがちらつく原因

LEDビジョンの「ちらつき」は、現場で比較的よく発生するトラブルです。

主な原因

・信号不安定
・電圧不安定
・リフレッシュレート設定
・受信カードエラー

特に多いのは信号ケーブル問題です。

LANケーブルが劣化していると、信号が不安定になり、画面が点滅することがあります。

またPC設定のリフレッシュレートが合っていない場合も、ちらつきの原因になります。

---

【チェック⑤】コントローラー設定

LEDビジョンは専用ソフトで制御されています。

主な制御ソフト

• NovaLCT
• LED Studio
• Colorlight
• Linsn

設定が変わると次の問題が発生します。

よくある症状

・画面サイズが違う
・映像が表示されない
・パネル配置がずれる

この場合は

• 設定再読み込み
• 画面再マッピング

で改善するケースがあります。

---

【チェック⑥】LEDモジュール故障

すべてのチェックを行っても改善しない場合、モジュール故障の可能性があります。

モジュール故障の症状

・ドット欠け
・色ムラ
・部分消灯
・表示乱れ

LEDビジョンは基本的にモジュール交換式なので、部分交換で修理できます。

---

LEDビジョントラブルを防ぐメンテナンス

LEDビジョンのトラブルを減らすには、定期的なメンテナンスが重要です。

重要ポイント

① ケーブル点検
② 電源容量確認
③ ソフト設定バックアップ

特に大型ビジョンでは、定期点検がトラブル防止の鍵になります。

---

LEDビジョントラブル対応フロー

現場での基本的な対応手順は次の通りです。

① 電源確認
② LAN確認
③ パネル確認
④ ソフト設定確認
⑤ モジュール確認

この順番でチェックすることで、多くのトラブルは原因を特定できます。

---

まとめ

LEDビジョンのトラブルは、必ずしも故障とは限りません。

実際の現場では、

• 電源
• LANケーブル
• 設定

といった基本的な問題が原因のケースが多く見られます。

そのためトラブルが発生した場合は、

1 電源確認
2 ケーブル確認
3 設定確認

という基本チェックを行うことで、迅速な復旧が可能になります。

LEDビジョンは正しく管理すれば長期間安定して運用できる設備です。
万が一トラブルが発生した場合も、原因を順番に確認することでスムーズな対応が可能になります。
